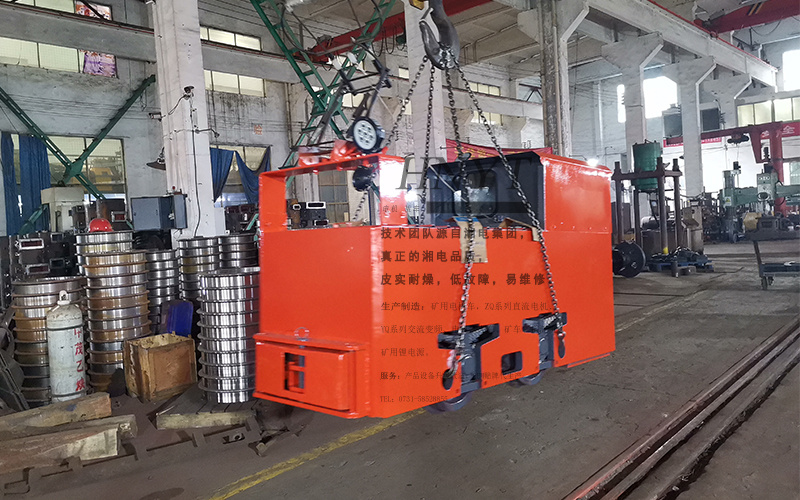

架線式井下電機車是井下礦山或隧道工程中常見的電機車輛，通過架設在軌道上方的電纜來供電。為了確保電機車的安全和穩定運行，軌道與電機車之間需要進行絕緣設置。以下是詳細的設置方法及注意事項。

1. 第一絕緣點

架線式井下電機車通過架設在軌道上方的電纜進行供電。在井下工作的環境中，軌道可能由不同材質構成，部分軌道不作為電氣回路的一部分。在這種情況下，必須在不回電的軌道與架線電機車軌道的連接處設置第一絕緣點。這可以避免電氣回路的干擾，保障電機車的正常運行和供電。

2. 第二絕緣點

除了在連接處設置第一絕緣點外，還需要在不回電的軌道上設置第二絕緣點。兩個絕緣點之間的距離應不大于一列車的長度，以確保在電機車運行過程中絕緣的連續性和穩定性。

絕緣的設置是為了防止電流在軌道上形成回路，避免引起電氣干擾和故障。同時，絕緣設置還能有效降低電機車與軌道之間的電氣耦合，減少電能損耗。

絕緣點設置的注意事項

1. 材料選擇：絕緣點的材質應選用絕緣性能良好的材料，如絕緣膠木等，以確保良好的絕緣效果。

2. 牢固可靠：絕緣點應牢固可靠，能夠承受電機車運行時的振動和沖擊。

3. 定期檢查和維護：定期檢查和維護絕緣點，確保其正常工作狀態。

架線式井下電機車軌道與電機車之間的絕緣設置是確保電機車安全。通過合理設置絕緣點，可以有效防止電氣回路的干擾，保障電機車的正常供電，為井下礦山和隧道工程提供高效、可靠的運輸服務。同時，定期檢查和維護絕緣點的工作也是保障絕緣效果的重要措施，應得到重視和執行。
